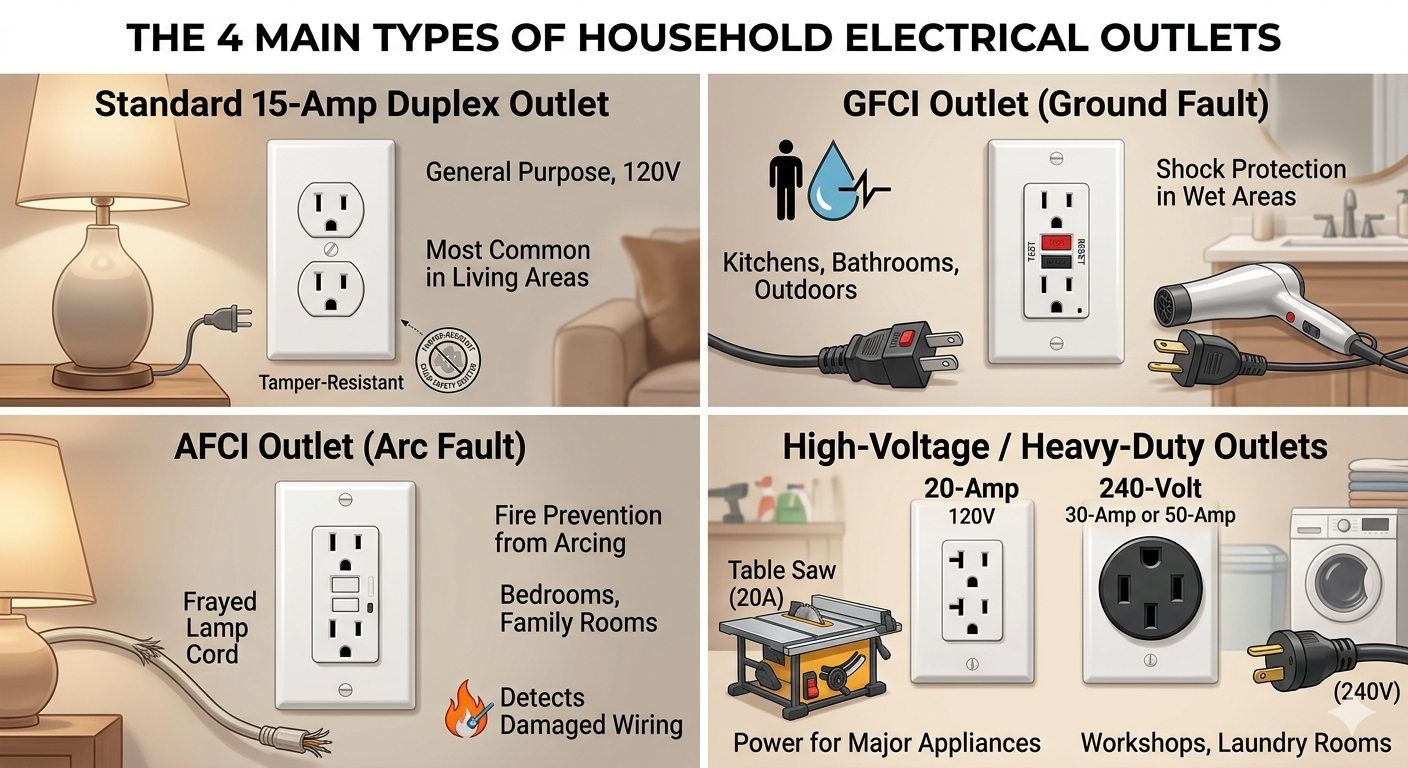

Empat tipe utama keluarlet listrik yang ditemukan di properti perumahan modern adalah stopkontak dupleks 15-amp standar, stopkontak Ground Fault Circuit Interrupter (GFCI), stopkontak Arc Fault Circuit Interrupter (AFCI), dan stopkontak khusus tegangan tinggi 20-amp atau 240 volt. Komponen-komponen ini adalah penghubung penting antara sistem perkabelan rumit di rumah Anda dan peralatan sehari-hari Anda, mulai dari ponsel cerdas hingga pengering tugas berat. Memahami variasi ini bukan hanya soal kenyamanan; ini adalah komponen penting dari pencegahan kebakaran listrik dan keselamatan pribadi.
1. Stopkontak Duplex 15-Amp Standar: Pekerja Rumah Tangga
Stopkontak dupleks 15-amp standar adalah sumber listrik yang paling banyak ditemukan di rumah-rumah di Amerika Utara, dirancang untuk penggunaan umum dengan perangkat elektronik berwatt rendah. Gerai ini biasanya memiliki dua slot vertikal dan lubang ground berbentuk U, mewakili evolusi dari desain dua cabang lama yang tidak memiliki ground. Di rumah berukuran 1.500 kaki persegi, Anda mungkin menemukan antara 40 dan 60 outlet tersebar di kamar tidur, ruang tamu, dan lorong.
Fungsi utama gerai ini adalah untuk menyediakan layanan yang konsisten 120 volt pasokan. Meskipun dapat diandalkan, namun tidak memiliki logika internal canggih yang ditemukan pada model berorientasi keselamatan. Peraturan bangunan modern sekarang mengharuskan outlet standar ini Tahan Tamper (TR) . Stopkontak TR dilengkapi penutup internal yang mencegah anak-anak memasukkan benda asing seperti jepit rambut atau kunci, fitur keselamatan yang hampir mengurangi cedera listrik pada anak. 95% sejak diadopsi secara wajib dalam Kode Kelistrikan Nasional (NEC).
2. Outlet GFCI: Perlindungan Penting untuk Lokasi Basah
Stopkontak Ground Fault Circuit Interrupter (GFCI) adalah perangkat keselamatan khusus yang dirancang untuk mencegah sengatan listrik yang mematikan dengan memutus aliran listrik secara instan ketika gangguan ground terdeteksi. Dapat dikenali dari tombol "Uji" dan "Setel Ulang", stopkontak GFCI wajib digunakan di area yang sering bertemu air dan listrik, seperti kamar mandi, dapur, ruang cuci, dan ruang luar.
Teknologi di balik GFCI sangat presisi. Ia secara konstan memonitor keseimbangan arus listrik yang bergerak melalui sirkuit. Jika arus mengalir out kawat panas berbeda dari arus yang kembali melalui netral kawat sesedikit mungkin 4 hingga 6 miliampere , perangkat berasumsi listrik bocor ke tanah (mungkin melalui tubuh manusia) dan mengalir di dalamnya 1/30 detik . Respon cepat inilah yang membedakan antara rasa kesemutan ringan dan serangan jantung yang fatal.
3. Outlet AFCI: Perisai Terhadap Kebakaran Listrik
Stopkontak Arc Fault Circuit Interrupter (AFCI) adalah komponen elektronik canggih yang dirancang untuk mendeteksi busur listrik berbahaya dan memutus daya untuk mencegah kebakaran struktural. Meskipun GFCI melindungi manusia dari guncangan, AFCI melindungi struktur dari bahaya terkait panas yang disebabkan oleh kerusakan kabel, sambungan longgar, atau kabel tertusuk di balik dinding.
Busur listrik terjadi ketika listrik melompati celah yang tidak disengaja, sehingga menimbulkan panas yang hebat—seringkali melebihinya 10.000 derajat Fahrenheit —yang dapat dengan mudah membakar insulasi atau rangka kayu di sekitarnya. Itu Komisi Keamanan Produk Konsumen (CPSC) memperkirakan bahwa teknologi AFCI dapat mencegah lebih dari 50% kebakaran akibat listrik yang terjadi di rumah-rumah setiap tahunnya. Stopkontak ini menggunakan pemrosesan sinyal digital untuk membedakan antara busur listrik yang "normal" (seperti percikan api saat Anda menghidupkan saklar lampu) dan busur api berbahaya yang "tidak diinginkan" yang disebabkan oleh kabel yang rusak.
4. Stopkontak Khusus Tegangan Tinggi dan 20 Amp
Stopkontak tegangan tinggi 240 volt dan 20 amp adalah titik daya khusus yang dirancang untuk peralatan intensif energi yang akan membebani sirkuit standar secara berlebihan. Anda dapat membedakan stopkontak 20 amp dengan slot "T" horizontal kecil di sisi netral, sedangkan stopkontak 240 volt jauh lebih besar dan memiliki konfigurasi cabang yang unik (seringkali berbentuk lingkaran atau dengan tiga bilah bersudut besar).
Stopkontak ini tidak dapat dipertukarkan dengan perangkat elektronik standar. SEBUAH stopkontak 20 amp biasanya ditemukan di dapur atau bengkel untuk menangani perkakas listrik dan blender tugas berat. Di sisi lain, Stopkontak 240 volt disediakan untuk peralatan utama seperti pengering listrik, kompor, dan unit AC sentral. Karena peralatan ini menarik sejumlah besar arus—seringkali di antaranya 30 hingga 50 amp —Mereka memerlukan kabel pengukur yang lebih tebal (biasanya 10-gauge atau 8-gauge) untuk menangani beban tanpa terlalu panas.
Analisis Perbandingan Jenis Gerai
Untuk lebih memahami outlet mana yang diperlukan untuk skenario tertentu, tabel berikut membandingkan karakteristik utama dan penerapan umum dari empat jenis outlet yang dibahas.
| Tipe Stopkontak | Tegangan / Ampere | Manfaat Utama | Lokasi Umum |
|---|---|---|---|
| Dupleks Standar | 120V / 15A | Utilitas Umum | Kamar Tidur, Ruang Keluarga |
| GFCI | 120V / 15A-20A | Pencegahan Kejutan | Dapur, Kamar Mandi, Luar Ruangan |
| AFCI | 120V / 15A-20A | Pencegahan Kebakaran | Area Tidur, Ruang Keluarga |
| Tegangan Tinggi/20A | 120V-240V / 20A-50A | Kapasitas Beban Berat | Binatu, Dapur, Bengkel |
Perbandingan 4 jenis stopkontak berdasarkan voltase, fitur keselamatan, dan penempatannya.
Pentingnya Desain Tamper-Resistant (TR).
Teknologi tahan kerusakan adalah fitur keselamatan yang tidak dapat dinegosiasikan di gerai modern, yang secara signifikan mengurangi risiko sengatan listrik pada masa kanak-kanak. Gerai ini terlihat identik dengan gerai standar tetapi memiliki pelat penutup pegas.
Penutup hanya terbuka ketika tekanan yang sama diterapkan secara bersamaan ke kedua slot—yang terjadi ketika steker standar dimasukkan. Jika seorang anak mencoba memasukkan satu benda, misalnya penjepit kertas, penutupnya tetap tertutup. Menurut data dari Asosiasi Perlindungan Kebakaran Nasional (NFPA) , kira-kira 2.400 anak menderita guncangan parah dan luka bakar setiap tahun karena memasukkan benda ke dalam stopkontak. Peralihan luas ke gerai TR adalah solusi paling efektif terhadap bahaya yang dapat dicegah ini.
Kapan Meningkatkan Outlet Rumah Anda
Pemilik rumah harus mempertimbangkan untuk meningkatkan outlet mereka jika mereka menemukan lampu yang berkedip-kedip, pelat muka yang berubah warna, atau jika rumah dibangun sebelum pertengahan tahun 1970an dan masih menggunakan dua cabang outlet yang tidak memiliki ground. Peralatan dan elektronik modern memerlukan grounding yang stabil untuk melindungi sirkuit internal yang sensitif.
- Perubahan warna: Tanda menguning atau hangus pada stopkontak menunjukkan panas berlebih di bagian dalam dan merupakan risiko kebakaran yang signifikan.
- Colokan Longgar: Jika kabel mudah lepas dari stopkontak, kontak internal akan aus, yang dapat menyebabkan timbulnya bunga api.
- Outlet Tidak Beralas: Mengganti stopkontak dua cabang dengan GFCI (berlabel "No Equipment Ground") atau memasang kembali kabel ke ground penuh sangat penting untuk keamanan laptop dan TV modern.
Pertanyaan yang Sering Diajukan (FAQ)
Bisakah saya menggunakan perangkat 15 amp di stopkontak 20 amp?
Ya, sangat aman untuk menyambungkan perangkat standar 15 amp ke stopkontak 20 amp karena perangkat tersebut hanya akan "menarik" jumlah listrik yang dibutuhkan. Peringkat 20 amp mengacu pada kapasitas stopkontak, bukan jumlah arus yang masuk ke perangkat.
Apa perbedaan antara GFCI dan AFCI?
Perbedaan mendasarnya adalah GFCI melindungi manusia dari guncangan, sedangkan AFCI melindungi rumah dari kebakaran. GFCI mendeteksi kebocoran arus ke tanah, sementara AFCI mendeteksi percikan listrik (busur) yang berbahaya.
Seberapa sering saya harus menguji outlet GFCI saya?
Pakar keselamatan kelistrikan merekomendasikan pengujian gerai GFCI sebulan sekali dengan menekan tombol "Uji". Jika tombol "Reset" tidak muncul, berarti mekanisme pengaman internal telah rusak, dan stopkontak harus segera diganti.
Mengapa beberapa gerai mendapat lampu hijau?
Lampu hijau pada stopkontak GFCI atau AFCI biasanya menunjukkan bahwa perangkat menyala dan fitur uji mandiri berhasil dilewati. Jika lampu berubah menjadi merah atau padam, ini menandakan perangkat tersandung atau rusak.
Kesimpulan: Berinvestasi dalam Integritas Listrik
Memahami 4 jenis stopkontak adalah langkah awal untuk menjaga rumah modern yang aman dan efisien. Baik itu pencegah guncangan GFCI, pencegahan kebakaran AFCI, atau stopkontak listrik 240 volt yang kuat, masing-masing memiliki peran yang spesifik dan penting. Dengan memastikan rumah Anda dilengkapi dengan perangkat keras yang tepat untuk lokasi yang benar, Anda tidak hanya mematuhi kode keselamatan tetapi juga menyediakan lingkungan yang aman untuk keluarga dan barang elektronik mahal Anda.
Selalu ingat bahwa meskipun mengganti pelat muka stopkontak adalah tugas DIY yang sederhana, memodifikasi kabel sebenarnya atau memasang sirkuit baru harus selalu dilakukan oleh a tukang listrik berlisensi untuk memastikan semua peraturan bangunan dan standar keselamatan setempat dipenuhi.
